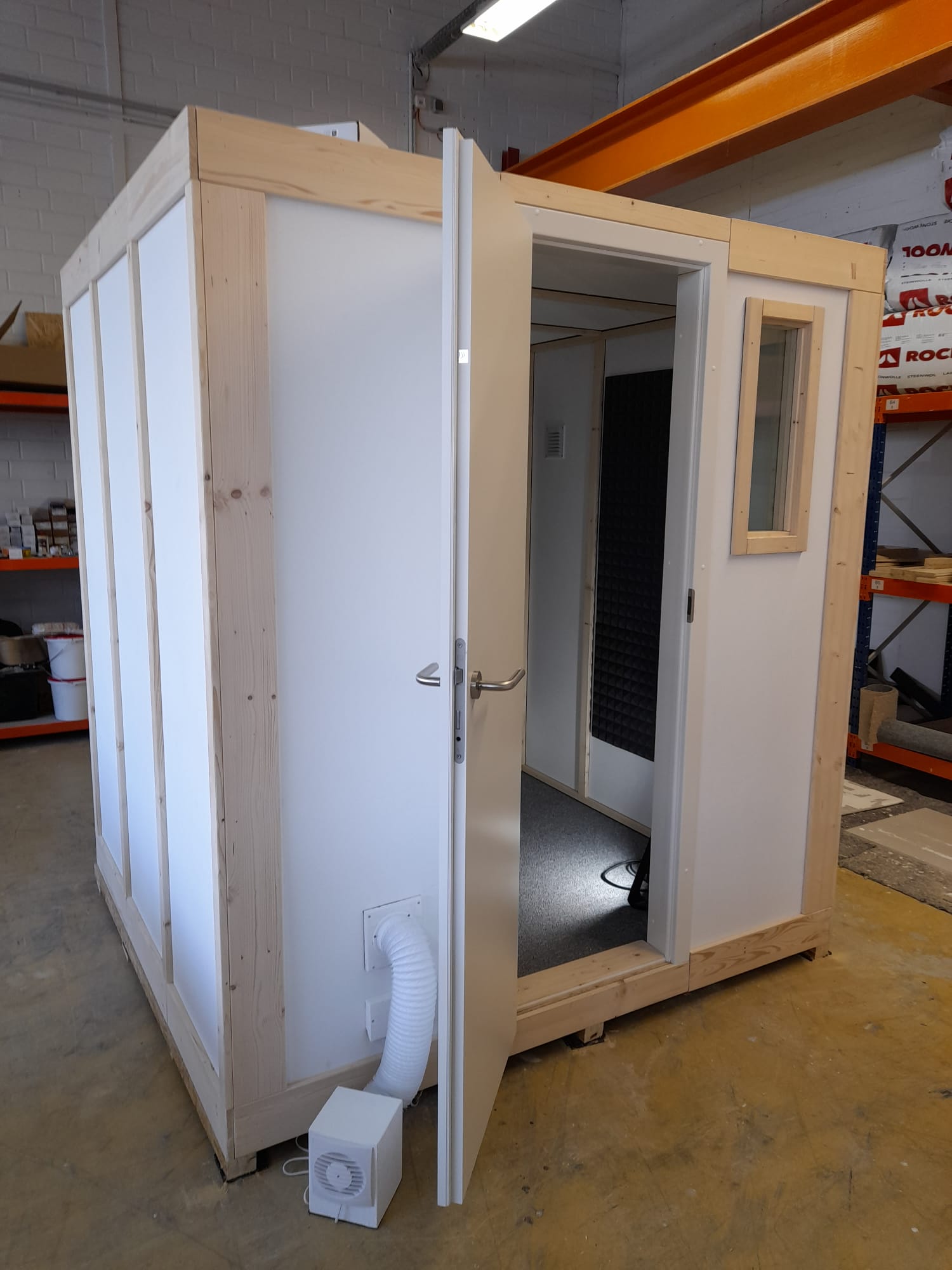

Schallfritz Übekabinen

Schallfritz
Übekabinen

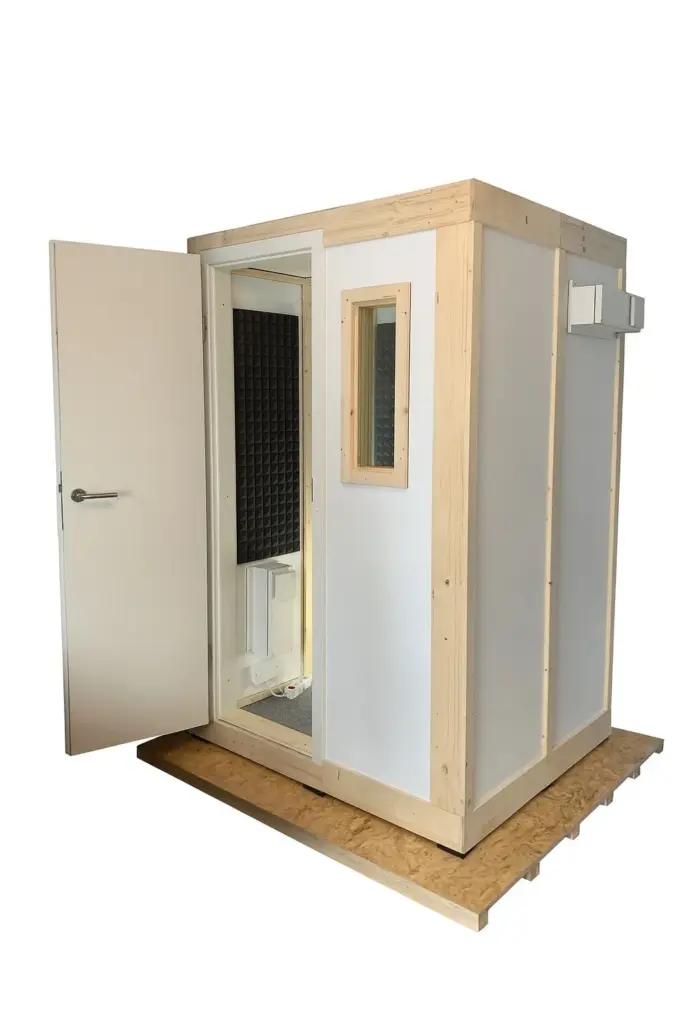

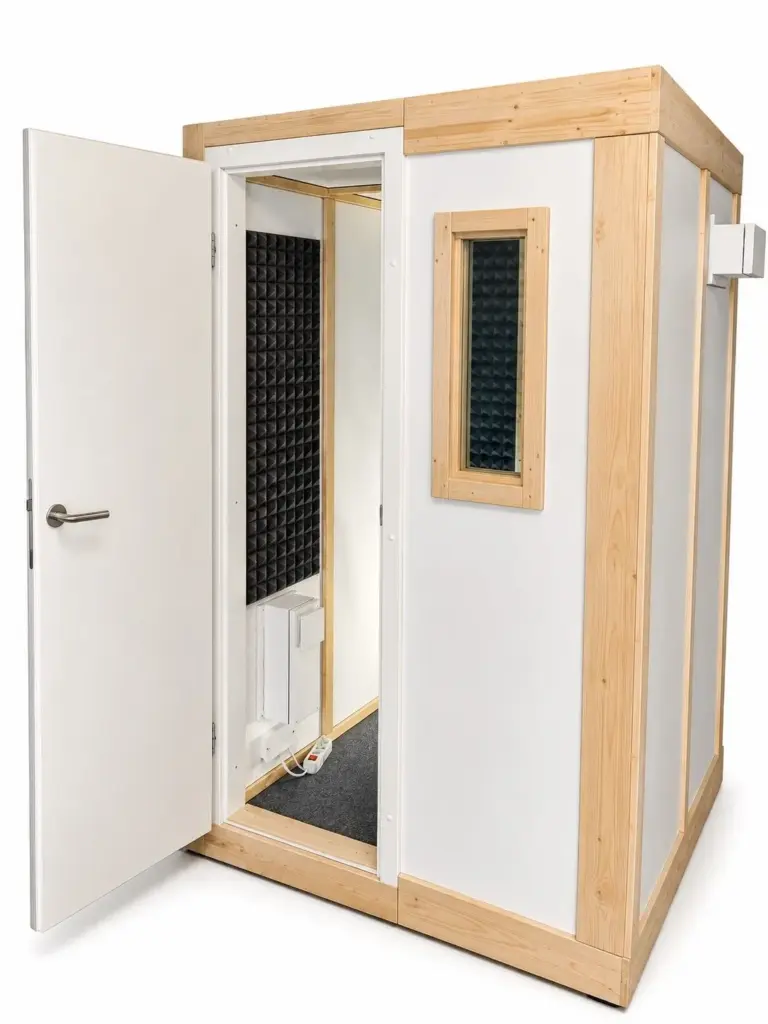

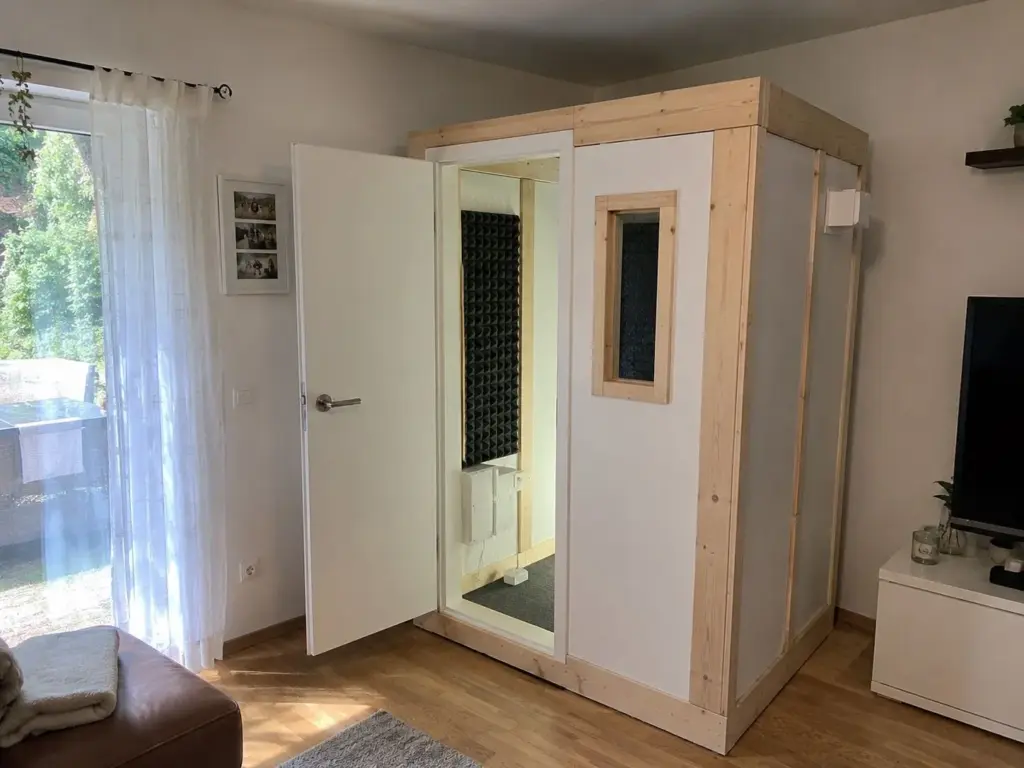

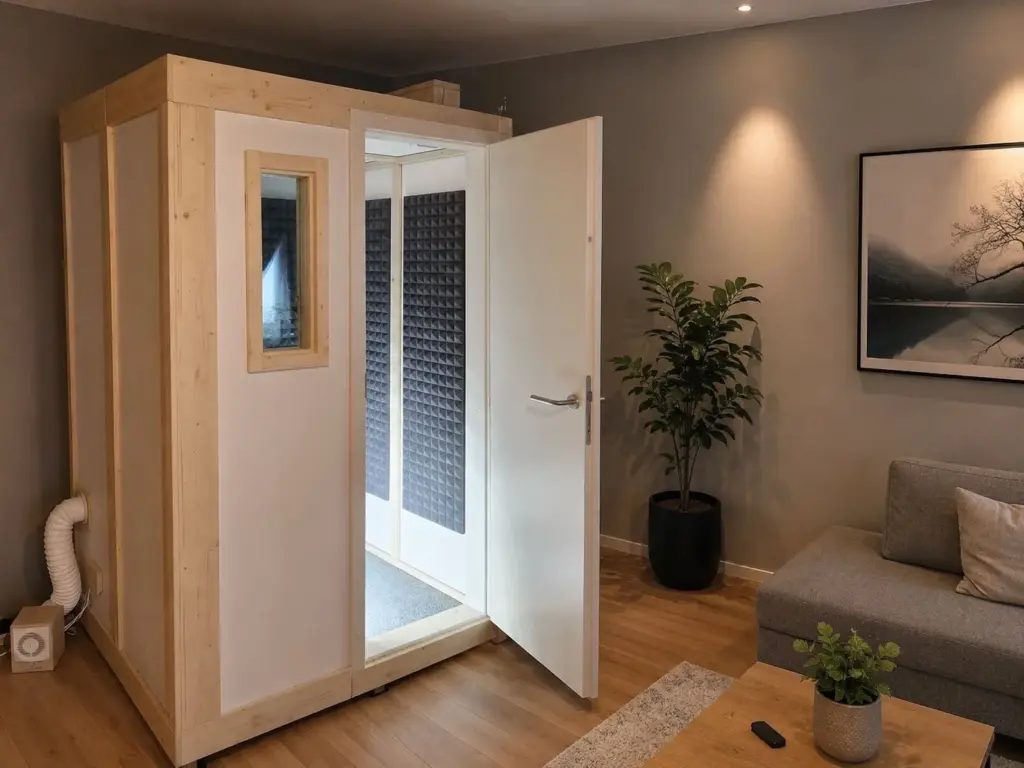

Schallfritz XS

Außenmaße:
144 cm x 124 cm
Höhe 228 cm
Innenmaße:
120 cm x 100 cm
Stehhöhe 200 cm

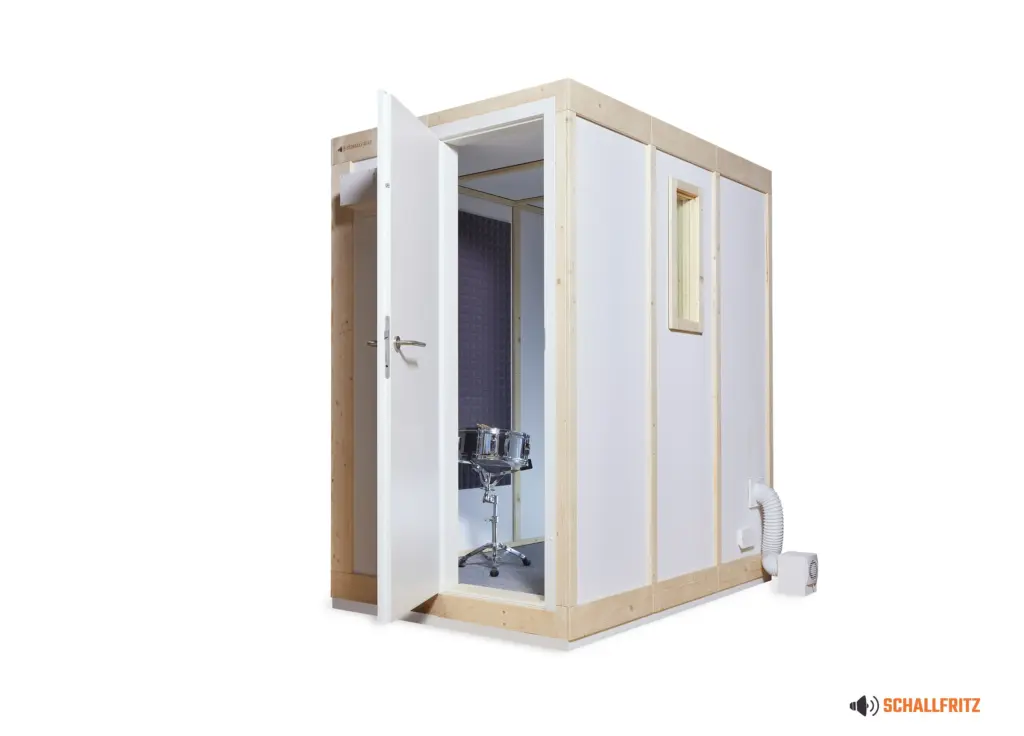

SCHALLFRITZ S

Außenmaße:
144 cm x 184 cm
Höhe 228 cm
Innenmaße:
120 cm x 160 cm
Stehhöhe 200 cm

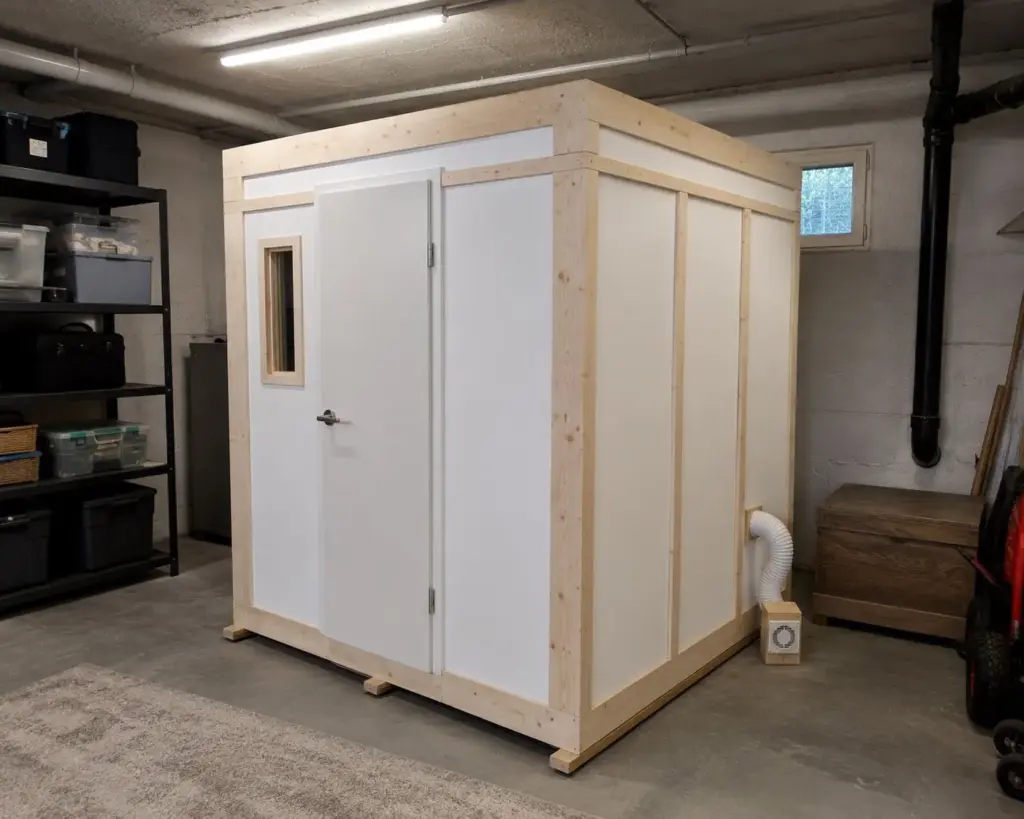

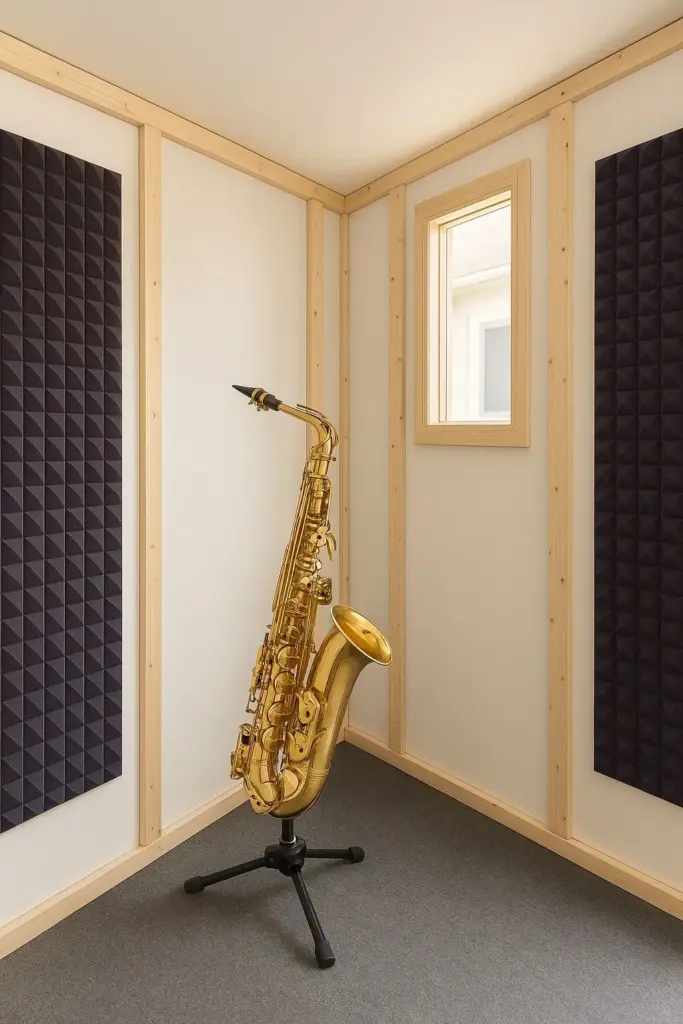

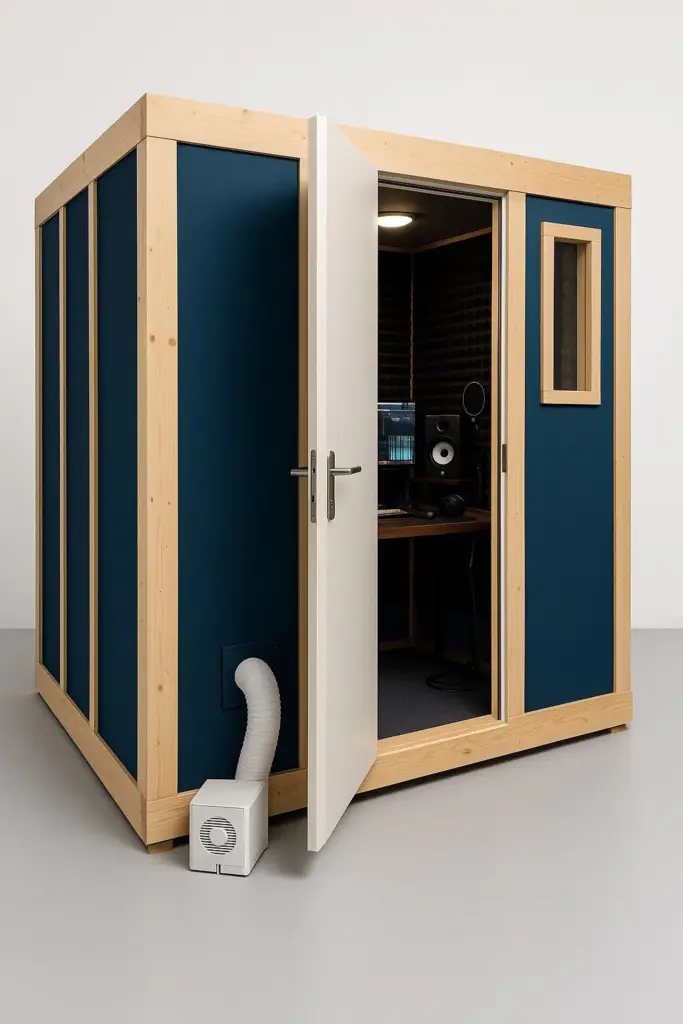

SCHALLFRITZ M

Außenmaße:
184 cm x 204 cm
Höhe 228 cm
Innenmaße:
180 cm x 160 cm
Stehhöhe 200 cm

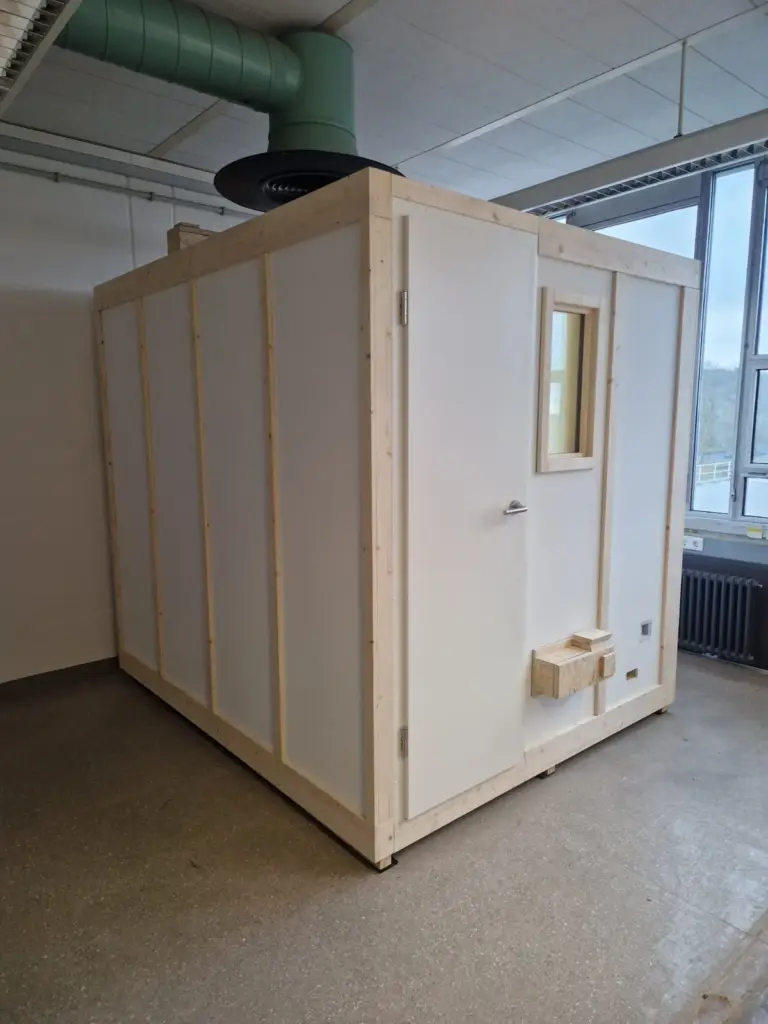

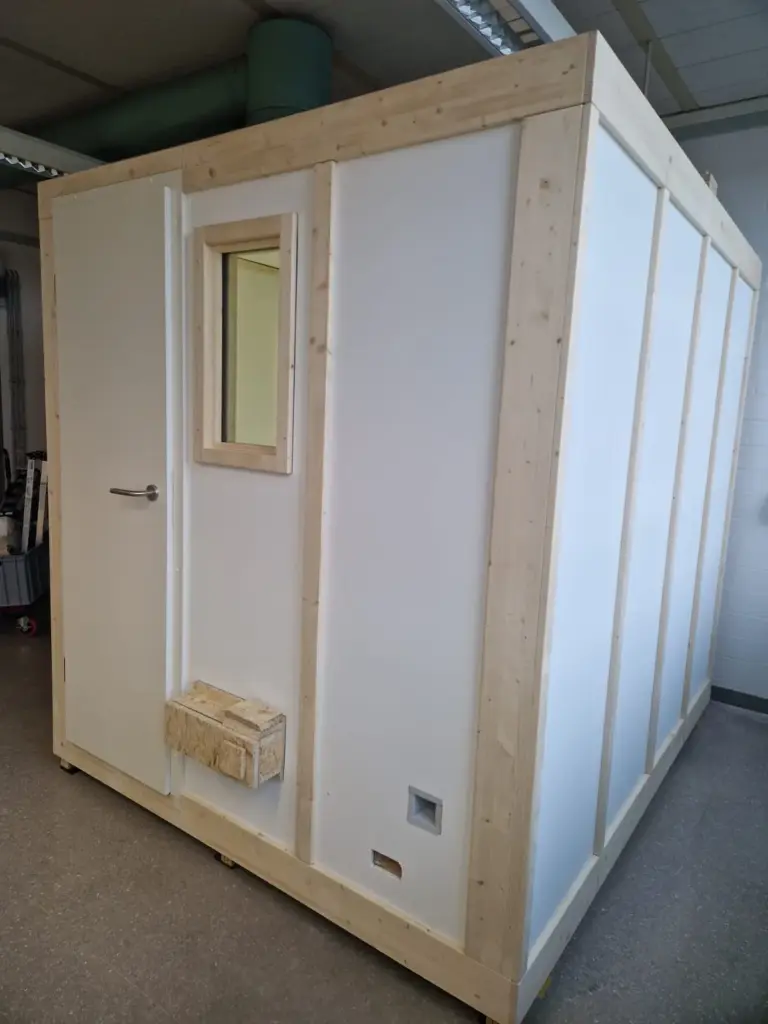

SCHALLFRITZ L

Außenmaße:
204 cm x 244 cm
Höhe 228 cm
Innenmaße:
180 cm x 220 cm
Stehhöhe 200 cm

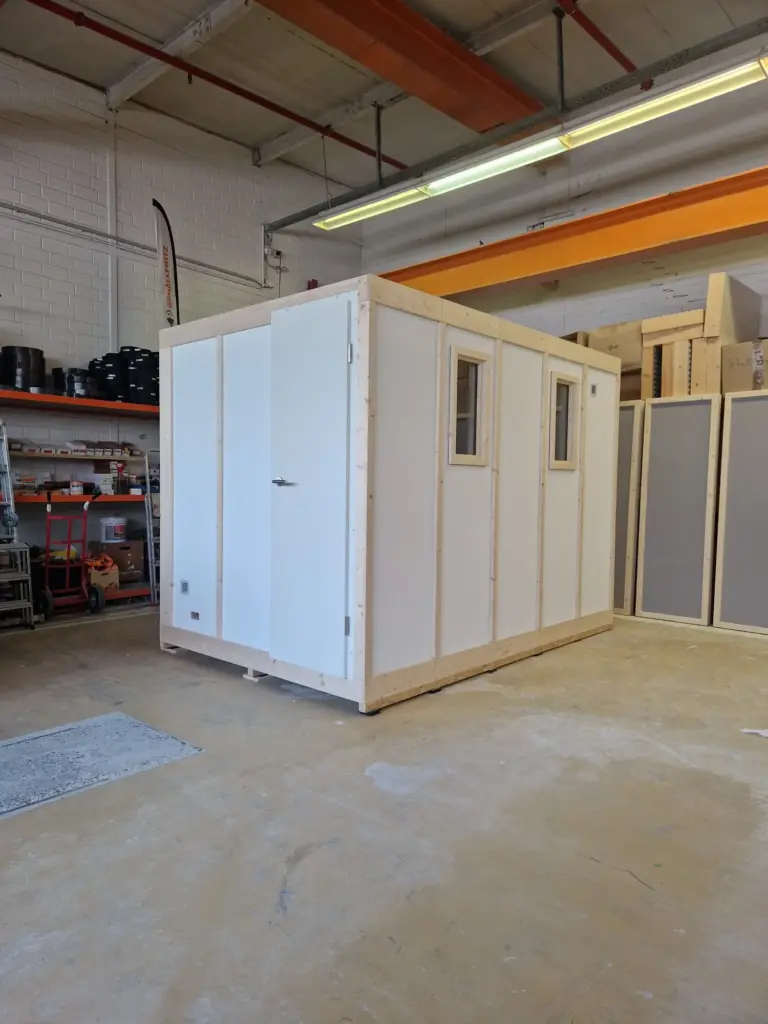

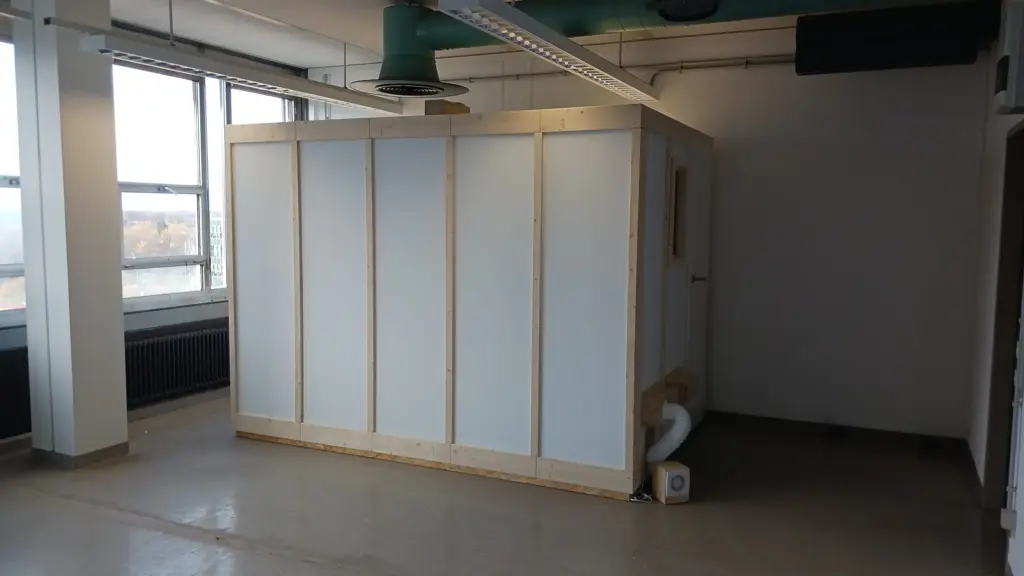

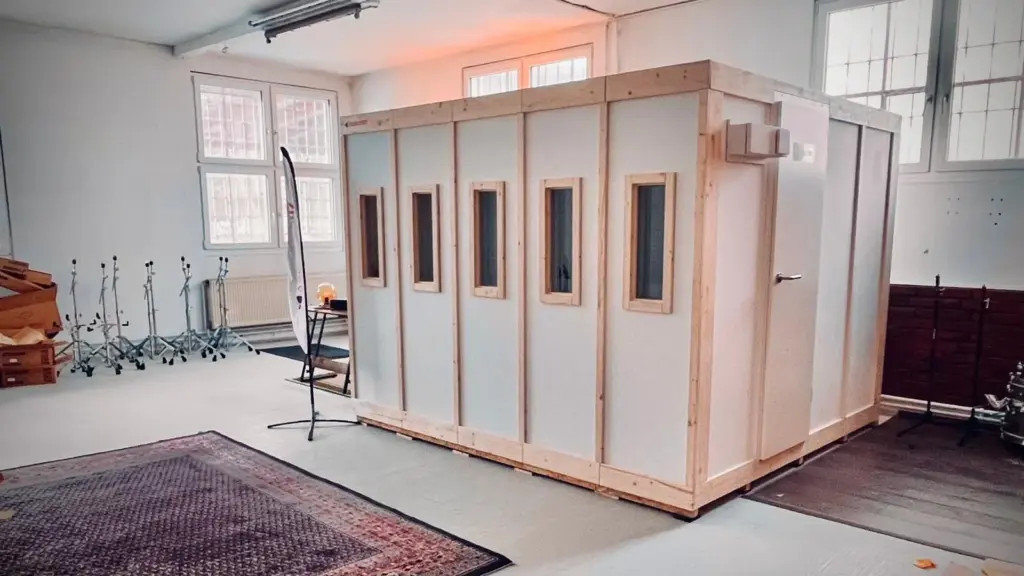

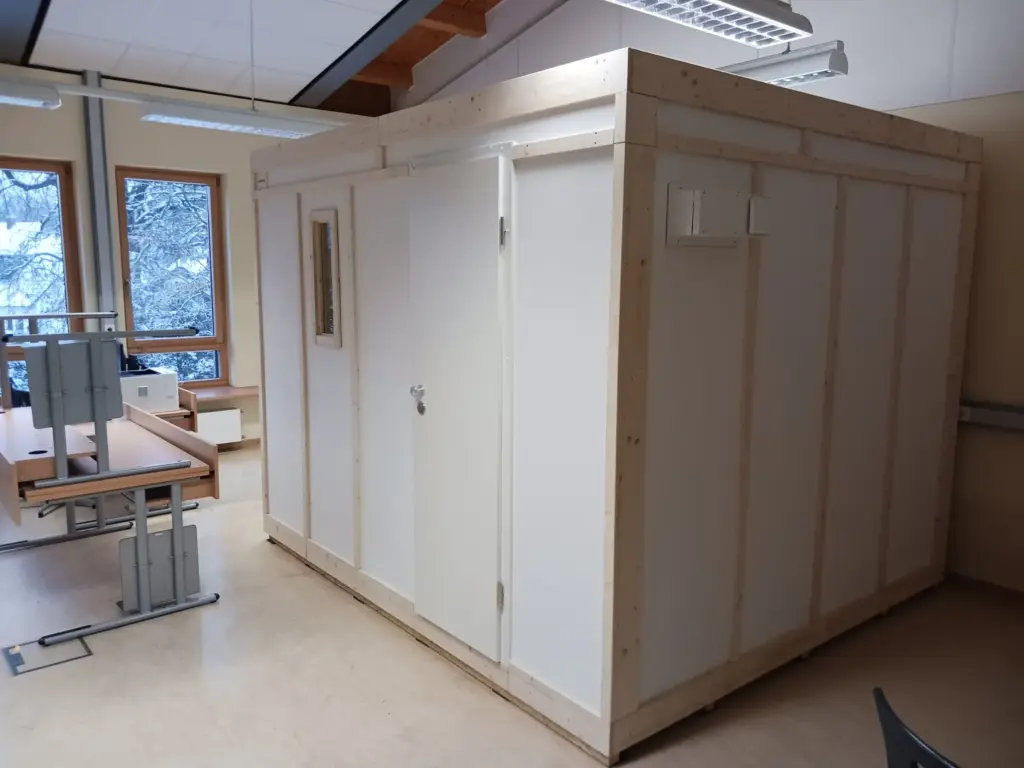

SCHALLFRITZ XL

Außenmaße:
304 cm x 204 cm
Höhe 228 cm
Innenmaße:
280 cm x 180 cm
Höhe 200 cm

FACTS.

Türdurchgangsmaß

Bitte beachte, dass die Tür eine speziell angefertigte Schallschutztür mit Sondermaßen ist. Die Durchgangsbreite der Tür beträgt 53 cm.

Schallschutztür

Schallschutztür Maßanfertigung. Schallschutzklasse 3, Spezialschalldämmeinlage, Schalldämmung 42 dB Rw´P.
lt. schalltechnische Stellungnahme vom Labor für Schallmesstechnik, Rosenheim (siehe Register A2.2).

Schallschutzfenster

Die Fenster sind dreifachverglast. Die dickste Scheibe hat eine Stärke von 12mm für einen besonders guten Schallschutzdämmwert.

Lüftungssystem

Das Lüftungssystem wird elektrisch durch einen Ventilator unterstützt, damit immer genug frische Luft in der Kabine ist. Die Luft Aus- und Eingangsöffnungen sind mit Schallschutzdämpfern ausgestattet.

Aufbaumaße

Für den Aufbau sollte eine Deckenhöhe von ca. 2,40 m vorhanden sein. Zwischen Kabine und Wände sollten mindestens 15 cm "Luft" eingerechnet werden.

Raum in Raum System

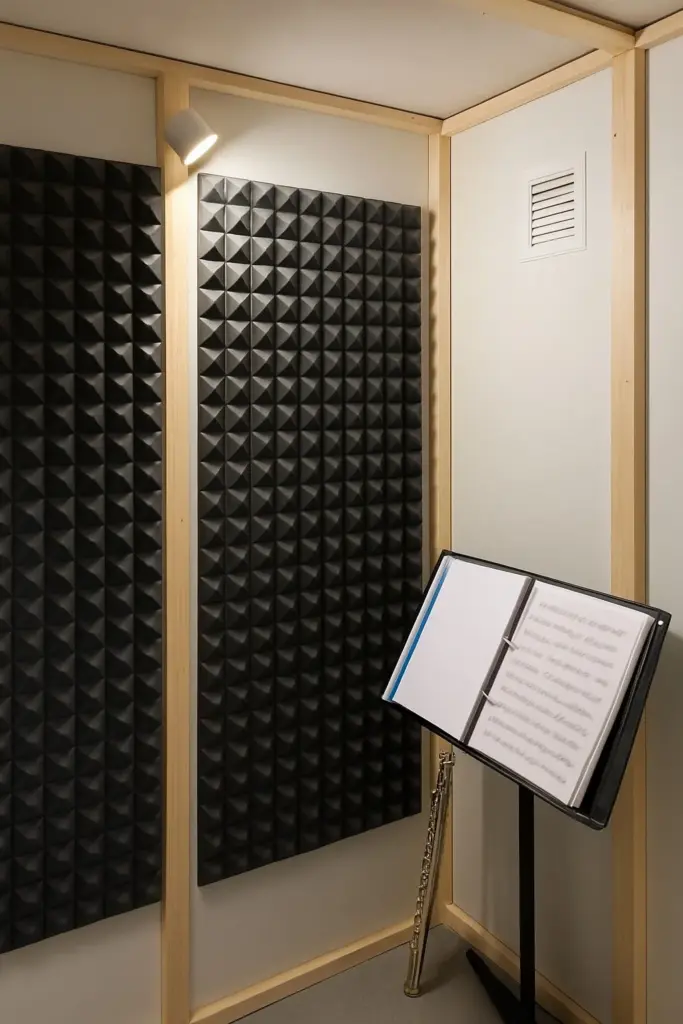

Die Kabinen basieren auf einem Raum in Raum System. Sie bestehen aus Sandwichplatten. Die Platten sind mit Gummi entkoppelt. Die Wandstärke ist 10 cm mit Schallschutzfüllung. Decken und Bodenelemente sind ebenfalls 10 cm stark. Die Kabinen ruhen auf einem Rahmen der ebenfalls durch Gummipads vom Untergrund entkoppelt ist. Der Boden der Kabine ist durch eine Trittschalldämmung entkoppelt und mit Teppichboden ausgestattet.

Schallpegeldifferenzmessung

Unter Werkstattbedingungen durchgeführter Test. Es wurde ein Verstärker mit wechselndem Frequenzbereich in eine Kabine gestellt und ein Mikrofon in ca. 1,5m Entfernung aufgestellt.
Aufgenommen wurde einmal bei offener Tür und einmal bei geschlossener Tür.
Da sich Schall je nach den Räumlichkeiten anders verhält, kann das Ergebnis auf andere Räumlichkeiten nicht übertragen werden.

Man sieht Schallpegelmessungen beider Tests. Der Schalldämpfungsgrad bei den mittleren Freqenzen liegt teilweise bei 40 dB.

Ausstattung

Alle Kabinen sind mit zwei Schallschutzfenstern, Kabeldurchführung, elektrisch unterstützendem Lüftungssystem, Teppichboden und innenliegender Steckdosenleiste ausgestattet.

SCHALLFRITZ IN AKTION.

video
video
video
video

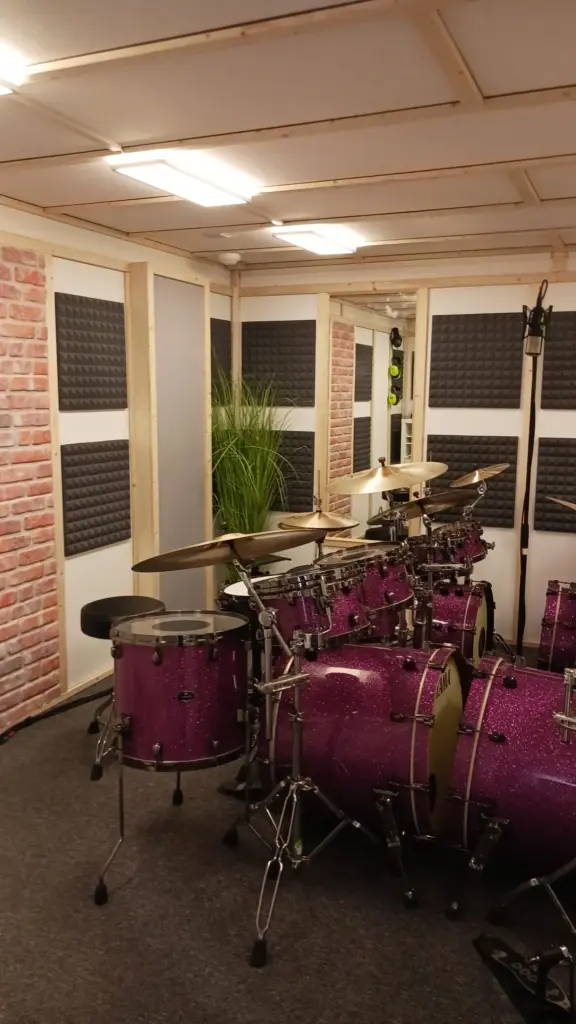

IMPRESSIONEN.

Neugierig geworden?
